이 모든 환경은 openshift가 구축된 상태에서 진행합니다.

이번 환경은 openshift 4.14.0에서 Test 진행된 사항입니다.

MinIO Operator + Loki 적용 이유

OpenShift Logging의 Log 저장소가 기존에는 Elasticsearch 기반이였으나. 추후에는 deprecated 및 removed 예정
Elasticsearch의 고질적인 문제를 해결하기 위한 Loki 사용
- 과도한 로그 발생시 OOM 발생 등
- Fluentd 의 OOM 등..
OpenShift의 Loki Stack의 경우 S3 Stroage가 필요함.
- 오픈소스의 경우 NFS Storage도 가능

MinIO 구축

1. MinIO Operator 설치

OperatorHub의 Certified Operator중 Minio Operator 설치

2. MinIO Operator Console Expose

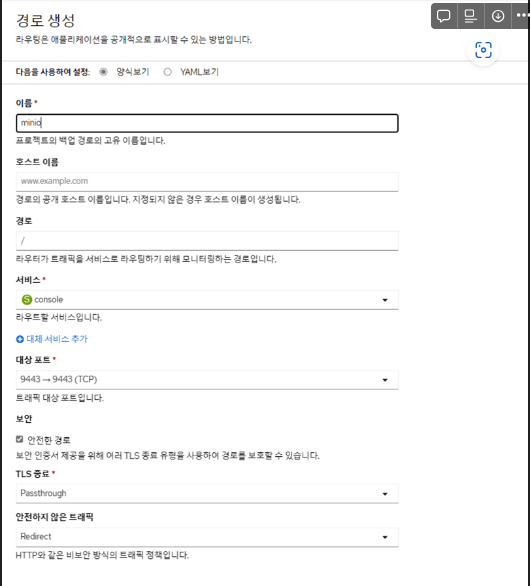

생성되는 console service 기반으로 Router 생성
Router 생성시 TLS 사용하며 Passthrough/redirect 모드로 console svc의 9443 포트 사용

3. MinIO kubectl plugin 설치

Minio Operator Console에 접속하기 위한 JWT 토큰 발급이 필요하기에 kubectl minio plugin 설치 해야함.

$ https://github.com/minio/operator/releases/latest/download/kubectl-minio_linux_amd64_v1.zip
$ unzip kubectl-minio_linux_amd64_v1.zip
$ mv kubectl-minio /usr/local/bin

[root@bastion nfsshare]# oc minio version
Kubectl-Plugin Version: v5.0.11

[root@bastion nfsshare]# oc minio proxy
Starting port forward of the Console UI.

To connect open a browser and go to http://localhost:9090

Current JWT to login: eyJhbGciOiJSUzI1NiIsImtpZCI6IjlMMDE3VUpZUkltNms0MldUTEtiRUMtRFhTNVJXdVhDbGRReVZIT29lbUUifQ.eyJpc3MiOiJrdWJlcm5ldGVzL3NlcnZpY2VhY2NvdW50Iiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9uYW1lc3BhY2UiOiJtaW5pby1vcGVyYXRvciIsImt1YmVybmV0ZXMuaW8vc2VydmljZWFjY291bnQvc2VjcmV0Lm5hbWUiOiJjb25zb2xlLXNhLXRva2VuLTh2OWdjIiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9zZXJ2aWNlLWFjY291bnQubmFtZSI6ImNvbnNvbGUtc2EiLCJrdWJlcm5ldGVzLmlvL3NlcnZpY2VhY2NvdW50L3NlcnZpY2UtYWNjb3VudC51aWQiOiI5NDIzOWM1ZS02MWU3LTQ2MDAtYTY4ZS05NzRjYTU3Y2JhOTUiLCJzdWIiOiJzeXN0ZW06c2VydmljZWFjY291bnQ6bWluaW8tb3BlcmF0b3I6Y29uc29sZS1zYSJ9.viKMGuA13HwCWfXwRW_7Y2yHrWD8--54z8fAbE5Rc7p-VfrAwecVKfiTiatfrKHGVzkLTCTVAV8VrTQIb_Uz9XQZTsgNBFTE0prAaWmwsz61xllPS86UQwK_Qr86L6jSK06YnLnmsYJjkIkAa2V9rvt5eRRlBhbiMFCTlnIG2nVOjJNEhF5oXCwj8CXmV2NOrhxfrFSm-83sVgdKk454ttOtkj3DdT69bDiMgUM01JQkvLl6sQdIoQyQi5Gn-46SP52yaVCPOK6NomP-zCYLx1fyIYCPKbl5pzj2ehJE4e6iCiOg-Hb1_3F2KwZPUqD9g3mFJTyQ527x4-Ev7weQGuQRajTXaaH9R2JI8eVa_rG_mGUxd9RABVaLg29qWC2BNdzl8DojyHhGInUSiB9EddJwpycUmzLysK_OChJk4eaPhxXB51mrvSlcF87QH04xIqoMqaxAUHT3OxEDNeP_tZTbGY9AzuYCuOXZS57E0DhfpYh2W4KL-4Hn0-htWPhI5PoIAOWFdXaKqF5RfOM_wbOck6gYjACm8A5rLDif0NhkJAX6K1XdoDO5fsN-vLNCZLKSpYWCXM__VFpGE6n1d2vgsxdVFBjFPseT6Mt-l7cETCMPo0x-dKlvi9nRxZ2vJ7Y_cZDkTqk_e6CenyXIlkl9R75uTOIaLSWXW8blO7Y

Forwarding from 0.0.0.0:9090 -> 9090

4. MinIO Operator Console 접속

JMT token으로 로그인 진행 후 접속
Tenant 생성을 진행 한다.

5. Tenant 생성하기

MinIO Operator Console에 접속시 오른쪽 상단의 Create Tenant를 클릭하여 Tenant를 생성.(※ storage class는 사전 구성 필요)

Tenant Name / Namespace 설정 ( namespace는 미리 생성되어있어야 함.)
Storage Class 지정하기
Server 개수 지정 ( Number of Servers )
Server당 사용할 PV 개수 지정 ( Drives Per Server)

2. Configure

Expose MinIO Service: OFF
Expose Console Service: OFF

3. Images

disconnected 환경에서 수정 필요

4. Pod Placement

미수정

5. Identity Provider

원하는 계정/패스워드로 수정하여 생성 진행

6. security

7. Encryption

미수정

8. Create 생성

Statefulset이 생성이 되는데 해당 Statefulset은 테넌트이름-sa 의 serviceaccount 계정으로 기동됨
해당 serviceaccountd에 anyuid 권한 필요

# example
$ oc adm policy add-scc-to-user anyuid -z test-sa -n minio-operator
# default 설정 값
$ oc adm policy add-scc-to-user anyuid -z 테넌트이름-sa -n 테넌트이름

6. Tenant Console Expose

Tenant가 정상적으로 생성이 되었다면 테넌트이름-console 이름으로 Service Object가 생성이 된다.

$ oc expose svc 테넌트이름-console
$ oc expose svc test-console
$ oc get svc

7. Tenant Console 접속 및 Bucket 생성

원하는 bucket명을 작성하여 생성 진행

8. Access Key 생성

해당 Tenant에 접속할 수 있는 Access key를 생성한다.
탭 왼쪽에서 Access Key를 클릭 후 새롭게 생성을 진행한다

credentials.json download 진행

{"url":"http://test-console-minio-operator.apps.ocp.dhwon.com/api/v1/service-account-credentials","accessKey":"RIiKRT4LZO0uiMSqGWIb","secretKey":"7OSjPKdtduOItdZvzsPMhfgYrqlVkojZxMdw6zoG","api":"s3v4","path":"auto"}

Loki Sizing

Loki 인스턴스의 size를 지정해야하기 때문에 다음 문서들을 참조하여 사이징 해야함

[참조사이트]

Loki Operator 구성

1. Loki Operator 설치

OperatorHub에서 Red Hat Certified Loki Operator 설치

2. Loki에서 사용할 MinIO 접속 정보 만들기

OpenShift의 Loki Operator 생성할 때 S3 Storage로 MinIO를 사용하기 위한 API 정보를 미리 만들어야 함.

credentials.json 파일을 참고해 생성 할 것

bucketname: 생성한 bucket name
endpoint: url 뒤에 parameter 값 빼고
--from-literal=access_key_id: accessKey
--from-literal=access_key_secret: secretKey

# 예시
oc create secret generic logging-loki-minio --from-literal=bucketnames="test" --from-literal=endpoint="http://test-console-minio-operator.apps.ocp.dhwon.com" --from-literal=access_key_id="RIiKRT4LZO0uiMSqGWIb" --from-literal=access_key_secret="7OSjPKdtduOItdZvzsPMhfgYrqlVkojZxMdw6zoG" -n openshift-logging
# 참고
oc create secret generic logging-loki-minio --from-literal=bucketnames="<bucket_name>" --from-literal=endpoint="<minio_bucket_endpoint>" --from-literal=access_key_id="<minio_access_key_id>" --from-literal=access_key_secret="<minio_access_key_secret>" -n openshift-logging

3. Loki Instance 만들기

apiVersion: loki.grafana.com/v1
kind: LokiStack
metadata:
  name: lokistack-sample
  namespace: openshift-logging
spec:
  tenants:
    mode: openshift-logging
  managementState: Managed
  limits:
    global:
      queries:
        queryTimeout: 3m
  storage:
    schemas:
      - effectiveDate: '2020-10-11'
        version: v11
    secret:
      name: logging-loki-minio
      type: s3
    tls:
      caName: openshift-service-ca.crt
  hashRing:
    type: memberlist
  size: 1x.extra-small                                <-- 앞서 수행한 size 규모를 지정
  storageClassName: managed-nfs-storage               <-- block storage 권장..

이때 선언하는 storageClassName은 Loki가 Backend Storage(MinIO)로 데이터를 전송하기 전에 임시로 데이터를 저장하고 있을 공간. Block Storage Class 권장
OpenShift가 사용하는 TLS도 설정해야함. 설정하지 않으면 Lokistack 리소스 생성 안됨

Openshift Logging Operator

1. Openshift Logging Opertor 설치

OperatorHub의 Red Hat Certified OpenShift Logging 설치

2. Cluster Logging Instance 만들기

apiVersion: logging.openshift.io/v1
kind: ClusterLogging
metadata:
  name: instance
  namespace: openshift-logging
spec:
  logStore:
    type: lokistack
    lokistack:
      name: lokistack-sample
  collection:
    type: vector

3. OpenShift Web Console로 Loki Dashboard 확인

개발자 콘솔에 들어가서 모니터링을 보면 Logs라는 탭이 추가 된 것을 확인 가능

[참조자료]

Loki Flush API : https://grafana.com/docs/loki/latest/reference/api/#flush-in-memory-chunks-to-backing-store
MinIO Tenant Deploy : https://min.io/docs/minio/kubernetes/upstream/operations/install-deploy-manage/deploy-minio-tenant.html
MinIO Github : https://github.com/minio/operator/tree/master
OpenShift Logging Using Loki : https://docs.openshift.com/container-platform/4.13/logging/cluster-logging-loki.html
