안전하고 효율적인 네트워크 아키텍처 구축을 위한 터널링 기술

2–3분

이번 글에서는 방화벽이 있는 네트워크 구성환경에서 터널링 기술을 활용하여 DMZ와 중계서버 간의 통신을 안전하고 효율적으로 수행하는 방법에 대해 설명하겠습니다. 이 아키텍처는 DMZ에 있는 서버와 중계서버가 직접 통신할 수 없다는 문제점(pain point)을 해결하기 위해 설계되었습니다.

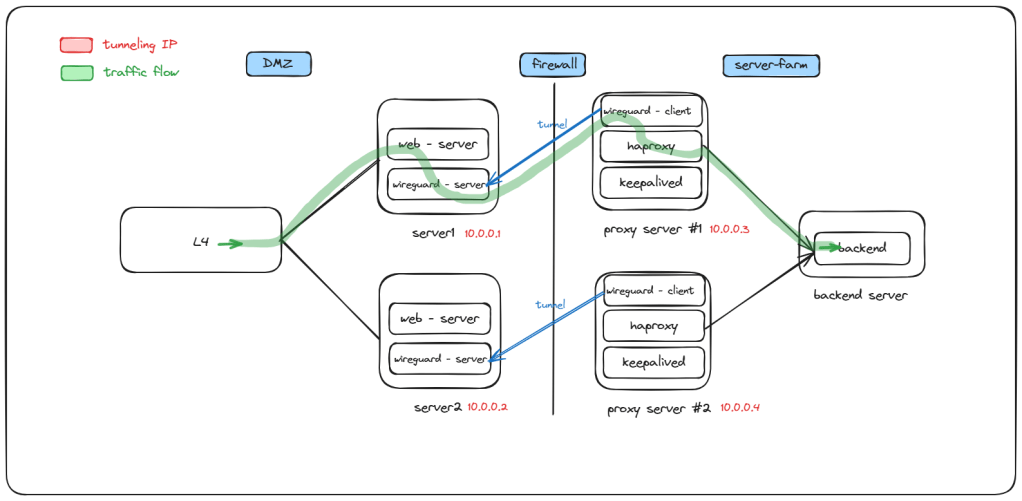

네트워크 다이어그램 상세 설명

  1. L4 로드 밸런서
    • 역할: 트래픽을 여러 서버로 분산시켜 서버의 부하를 줄이고, 서비스 가용성을 높입니다.
    • 위치: 네트워크의 프론트엔드에 위치하여 초기 트래픽을 수신하고, 이를 DMZ 내의 웹 서버로 분산합니다.
  2. DMZ (Demilitarized Zone)
    • 역할: 외부 네트워크와 내부 네트워크 사이에 위치한 중간 구역으로, 외부 공격으로부터 내부 네트워크를 보호합니다.
    • 구성: 웹 서버와 Wireguard 서버가 DMZ에 위치하여 외부 트래픽을 수신하고 초기 처리합니다.
  3. 웹 서버 및 Wireguard 서버 (서버 1, 2)
    • 역할: 웹 서버는 외부에서 들어오는 HTTP/HTTPS 요청을 처리하며, Wireguard 서버는 VPN 터널링을 통해 안전한 통신을 제공합니다.
    • IP 주소: 서버 1(10.0.0.1), 서버 2(10.0.0.2).
  4. 방화벽
    • 역할: 외부 트래픽과 내부 네트워크 간의 접근을 제어하여 보안을 강화합니다. 방화벽은 DMZ와 내부 네트워크 사이에 위치합니다.
    • 특징: 트래픽 흐름을 엄격히 관리하고, 승인된 트래픽만 내부 네트워크로 전달합니다.
  5. 프록시 서버 (서버 3, 4)
    • 구성: Wireguard 클라이언트, HAProxy, Keepalived가 설치되어 고가용성과 부하 분산을 담당합니다.
    • IP 주소: 프록시 서버 1(10.0.0.3), 프록시 서버 2(10.0.0.4).
    • 역할: DMZ에서 받은 트래픽을 내부 네트워크의 백엔드 서버로 전달합니다.
  6. 백엔드 서버
    • 역할: 내부 네트워크의 최종 목적지로, 애플리케이션 및 데이터베이스 서버가 위치하여 주요 데이터를 처리합니다.

DMZ와 중계서버 간의 터널링

이 네트워크 다이어그램의 주요 특징 중 하나는 DMZ에 있는 웹서버에서 중계서버로 직접 통신이 불가능하다는 문제점(pain point)을 해결하기 위해, 중계서버에서 웹서버로 터널링을 통해 통신을 진행하는 점입니다.

  1. 직접 통신 불가:
    • 보안 이유: DMZ는 외부와 내부 네트워크를 분리하여 보안을 강화하는 구역이므로, 웹서버에서 중계서버로의 직접적인 통신이 제한됩니다. 이는 외부 공격으로부터 내부 네트워크를 보호하기 위한 중요한 보안 조치입니다​ (Kentik)​​ (Cisco Community)​.
  2. 터널링을 통한 안전한 통신:
    • Wireguard 터널링: 중계서버는 Wireguard 클라이언트를 사용하여 DMZ 내의 Wireguard 서버와 VPN 터널을 형성합니다. 이를 통해 암호화된 안전한 통신 채널이 구축됩니다​ (Kentik)​.
    • 트래픽 관리: 터널링을 통해 전달된 트래픽은 중계서버에서 처리되어 백엔드 서버로 안전하게 전달됩니다. 이는 네트워크의 성능과 보안을 동시에 유지하는 데 중요한 역할을 합니다.
  3. 터널링의 이점:
    • 보안 강화: 터널링을 통해 전송되는 데이터는 암호화되어 외부 공격에 대한 방어력을 높입니다. 이는 데이터의 무결성과 기밀성을 보장합니다​ (Twingate: It’s time to ditch your VPN)​.
    • 효율성 증대: Wireguard는 경량 프로토콜로, 높은 성능과 낮은 지연 시간을 제공하여 네트워크 효율성을 극대화합니다​ (Kentik)​.
    • 유연성: 터널링을 통해 네트워크 구성 요소를 유연하게 관리하고 확장할 수 있습니다. 새로운 서버나 서비스를 추가할 때 복잡한 재구성 없이 쉽게 통합할 수 있습니다​ (Twingate: It’s time to ditch your VPN)​.

결론

방화벽이 있는 네트워크 구성환경에서 터널링을 통한 DMZ와 중계서버 간의 통신은 보안과 효율성 측면에서 매우 중요한 역할을 합니다. DMZ의 웹서버에서 중계서버로 직접 통신이 불가하기 때문에 중계서버에서 웹서버로 터널링을 통해 안전하고 효율적인 통신을 진행하는 것이 핵심입니다. 이러한 구성은 현대의 복잡한 네트워크 환경에서 필수적인 요소로 자리잡고 있으며, 보안과 성능을 모두 충족시킬 수 있는 최적의 방법입니다.

이 글이 네트워크 아키텍처 설계에 대한 이해를 돕는 데 도움이 되었길 바랍니다. 추가로 궁금한 사항이나 더 알고 싶은 내용이 있다면 언제든지 알려주세요.
